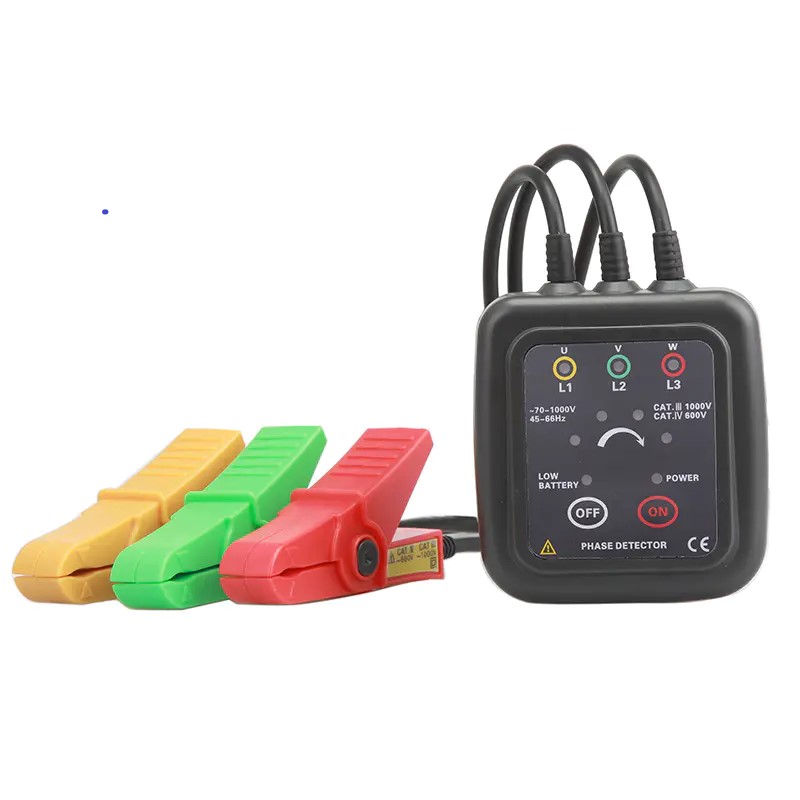

E1000C非接触相序表
产品简介
E1000C非接触相序表采用钳形非接触感应式测量,不用剥开电线,无需接触高压裸露火线,直接将三个超感应高绝缘钳夹分别夹住三相火线的绝缘外皮即可检测相序,同时声光指示三相电
订购热线:021-54358329
产品介绍



一.简介

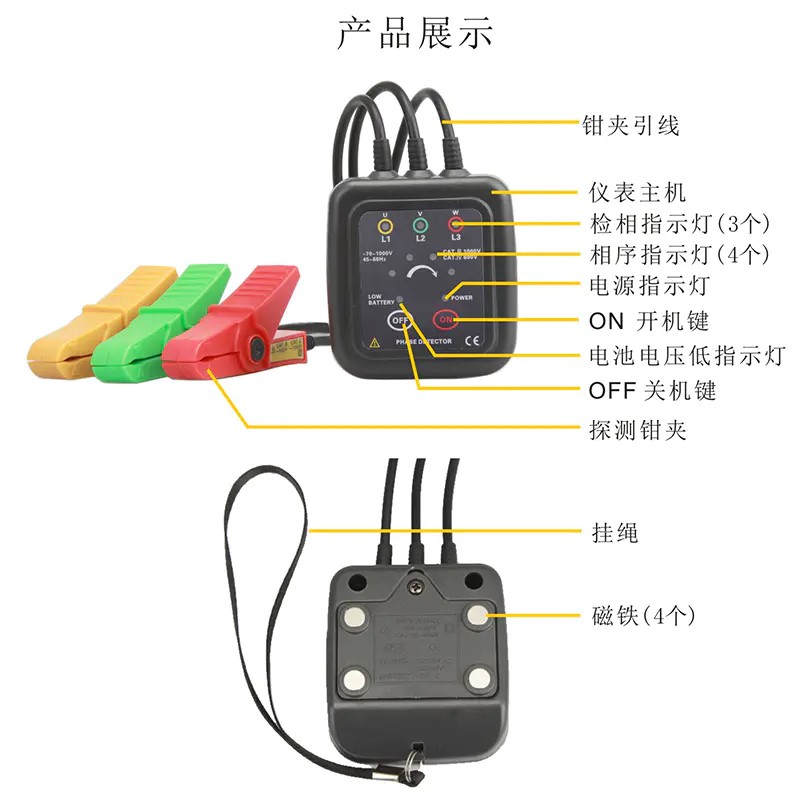

        ETCR1000C、ETCR1000D非接触型检相器是传统相序检测方法的重大突破,传统的相序检测是必须将三相电线的接线柱剥开,将相序表的三个裸露夹子或测试针连接到裸露的3条火线上,而ETCR1000C、ETCR1000D采用钳形非接触感应式测量,不用剥开电线,无需接触高压裸露火线,直接将三个超感应高绝缘钳夹分别夹住三相火线的绝缘外皮即可检测相序,同时声光指示三相电源相序的正相或逆相状态。仪表背面附有四颗强力磁铁,可吸挂于配电箱上使用。
        ETCR1000C、ETCR1000D非接触型检相器同时具有活线检查、简易检电、断路查找、断点定位、线路检修等功能。
        ETCR1000C、ETCR1000D非接触型检相器检测快捷、方便,显示一目了然,大大提高了现场测试的安全性,切实保护了操作人员的人身安全,增长了生产力!是三相电源相序、电机检测、线路检修的安规仪器!

二.型号区别

型  号

可钳导线外径尺寸

ETCR1000C

ø1.6mm~ø16mm

ETCR1000D

ø10mm~ø40mm

三.技术规格

功    能

检相(正相、逆相、缺相)、活线检查、简易检电、断点定位、线路检修

电    源

DC3V 2节5号碱性干电池(LR6),连续使用时间约70小时

活电范围

AC 70~1000V,45~65Hz (正弦波连续输入

可钳导线尺寸

外径ø1.6mm~ø16mm或ø10mm~ø40mm(选型)

LED显示

【正相】4个检相灯按顺时针方向顺次亮灯;
【逆相】4个检相灯按逆时针方向顺次亮灯;
【活电】电压设定范围内L1、L2、L3灯点灯;
【缺相】L1或L2或L3灯不亮;
【断路】L1或L2或L3灯不亮。

蜂    鸣

【正相】仪器发出间歇短鸣音;
【逆相】仪器发出连续长鸣音。

电池检查

开机后电源POWER指示灯亮;电量不足LOW BATTERY灯亮

磁    力

仪表背面附有四颗磁铁,吸挂于配电箱上,可承受800g质量

自动关机

开机约5分钟后,仪表自动关机

仪表尺寸

宽高厚70mm×75mm×30mm

钳夹引线长

0.6m

仪表质量

约200g(含电池)

工作温湿度

-10℃~55℃;80%rh以下

存储温湿度

-20℃~60℃;90%rh以下

测量*高电压

AC 1000V

绝缘强度

5.4kVrms

*大额定功率

300mVA

适合安规

EN61010-1:2001、EN61010-031:2002、污染等级2、CAT Ⅲ1000V、瞬间过电压6000V
